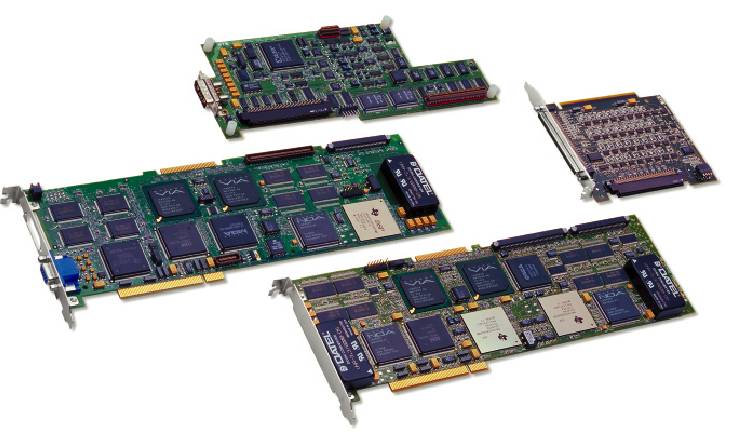

Procesor wideo Genesis Najnowocześniejszy procesor wideo dla magistrali PCI, dla pozyskiwania obrazów monochromatycznych i barwnych, współpracujący z kamerami standardowymi i niestandardowymi, z niezwykle wysoką wydajnością przetwarzania obrazów - do 100 bilionów operacji na sekundę.
Charakterystyka   Opis techniczny   Wymagania sprzętowe   Oprogramowanie
Matrox Genesis został stworzony dla spełnienia wymagań aplikacji czasu rzeczywistego w widzeniu maszynowym, obrazowaniu medycznym i analizie obrazów. Zawiera zintegrowaną kartę graficzną TrueColor. Umożliwia transfer pozyskiwanego obrazu wideo w czasie rzeczywistym do pamięci karty graficznej lub pamięci systemowej. Posiada możliwość rozbudowy o dalsze węzły procesorów. Gwarancja: 12 miesięcy.
Dla przeglądania ulotki pozyskaj Acrobat Reader GENESIS.PDF - ulotka w języku angielskim

Charakterystyka.

Kolejny przełom technologiczny Matrox'a
Przez 20 lat Matrox przodował w rozwoju wysokorozwiniętych technologii sprzętowych oraz narzędzi programistycznych. W tym czasie Matrox stale dostarczał nowości dla przemysłu systemów analizy i przetwarzania obrazów, od pierwszego frame grabbera dla komputera klasy PC-AT do pierwszego frame grabbera dla magistrali PCI i pierwszej niezależnej sprzętowo 32-bitowej biblioteki funkcji dla programistów wykorzystującej technologię MMX Intela. Matrox budował rozwiązania na poziomie płyt jeszcze przed narodzeniem komputera klasy PC i opanował po mistrzowsku projektowanie produktów bazujących na komputerach PC. Podejście projektowe Matrox'a to optymalne połączenie własnych zaprojektowanych układów scalonych i układów scalonych dostarczanych z półki oraz zwarte, łatwe w użytkowaniu, zoptymalizowane oprogramowanie. Matrox Genesis jest kolejnym przykładem rekordowych osiągnięć. Kolejny raz Matrox rozwinął technologię, która daje najlepszy współczynnik ceny do możliwości spośród wszystkich obecnie dostępnych rozwiązań.

Cechy rodziny produktów Genesis:

• bezkonkurencyjna moc dla dedykowanego przetwarzania obrazów
• rewolucyjna technologia z innowacyjnymi układami scalonymi i wieloprocesorowymi układami DSP
• elastyczne pozyskiwanie, przetwarzanie w czasie rzeczywistym i wysokorozdzielcze wyświetlanie obrazu - wszystko na jednej płycie
• skalowalne przetwarzanie - można zwiększać moc obliczeniową (według potrzeb) poprzez kaskadowe łączenie płyt procesorów aż do wydajności 100 bilionów operacji na sekundę
• multi-przetwarzanie konfigurowalne przez użytkownika (równoległe, przelotowe lub kombinacja obydwu)
• bardzo szybki transfer danych pomiędzy częścią pozyskującą, przetwarzającą i wbudowaną kartą graficzną oraz pomiędzy płytami procesorów i do urządzeń zewnętrznych; obsługiwany przez specjalnie zaprojektowany układ scalony Video Interface ASIC (VIA)
• VIA całkowicie odciąża procesory od zarządzania danymi, dzięki czemu mogą one być w pełni wykorzystane tylko do zadań przetwarzania
• dostępne oprogramowanie obejmuje Matrox Imaging Library (MIL)/ActiveMIL, Matrox Genesis Native Library, Matrox Genesis Developer's Toolkit, Matrox Intellicam oraz Matrox Inspector
• obsługa Windows NT, DOS4GW 32-bit DOS oraz QNX 4

• pojedyncza płyta dla magistrali PCI integrująca pozyskiwanie, przetwarzanie i wyświetlanie obrazu
• Moduł Pozyskiwania pozyskuje z różnorodnych urządzeń wideo: kolorowych/ monochromatycznych, analogowych/ cyfrowych, ze skanowaniem ramkowym/ linijkowym; z częstotliwością próbkowania do 140 MHz
• tworzy pojedynczy węzeł przetwarzania z:

- Texas Instrument's TMS320C80 DSP
- Matrox's Neighborhood Operations Accelerator (NOA)
- pamięć 64 MB SDRAM
- 64-bitowa magistrala węzła przetwarzania z transferem do 400 MB/s
- Matrox's Video Interface ASIC (VIA)
• karta graficzna z rozdzielczością wyświetlania do 1600 x 1200 @ 85Hz

wyświetlanie obrazów TrueColor z niedestrukcyjnym pseudo kolorowym nakładkowaniem

Cechy Płyty Procesora:

• pojedyncza płyta dla magistrali PCI zawierająca jeden lub dwa węzły przetwarzania
• używana z Płytą Główną Matrox Genesis dla zwiększenia wydajności przetwarzania
• w jednym systemie można użyć do sześciu Płyt Procesora
• sprzęgnięta bezpośrednio z Płytą Główną poprzez moduł pozyskiwania, VESA Media Channel (VMChannel) i poprzez magistralę PCI
• może być także użyta jako samodzielna płyta procesora

Cechy oprogramowania:

• najszersze oprogramowanie dostępne dla płyt procesorów wideo
• bogaty zbiór poleceń wysokiego poziomu dla przetwarzania obrazów, rozpoznawania obrazów oraz analizy obiektów na obrazie
• dostępnych ponad 300 funkcji przetwarzania obrazów, w pełni zoptymalizowane dla przyspieszonego przetwarzania przy wykorzystaniu kombinacji porcesorów C80/NOA
• Matrox Genesis Native Library Developer's Toolkit umożliwia integrację własnych aplikacji z procesorem Genesis bez sztukowania
• Matrox Imaging Library (MIL) posiada spójny interfejs programisty API, zgodny z linią wszystkich produktów Matrox: frame grabberów i procesorów wideo

WPROWADZENIE.
Najbardziej zaawansowane elementy sprzętowe.
Procesor wideo Matrox Genesis został zaprojektowany specjalnie przy użyciu układu TMS320C80 DSP firmy Texas Instruments i bazuje na platformie sprzętowej PCI. Każdy z głównych elementów zastosowanych w Matrox Genesis jest technologicznym przełomem. Matrox połączył wszystkie przodujące technologie na pojedynczej płycie. Projekt Matrox'a wyzyskuje całą moc wieloprocesorowych DSP C80, magistrali PCI, pamięci SDRAM, akceleratora graficznego MGA 2064W oraz pamięci WRAM. Na płycie Matrox Genesis jest także wspaniały układ scalony NOA dedykowany dla przyspieszania operacji najbliższego sąsiedztwa. Zaawansowany Moduł Pozyskiwania może obsługiwać dowolne monochromatyczne lub kolorowe źródła sygnału wideo. Kluczowym elementem w Matrox Genesis, który łączy wszystko razem, jest układ Video Interface ASIC (VIA). Matrox dostarcza tą całą moc wszystkich elementów sprzętowych dla projektanta aplikacji poprzez łatwe w użyciu funkcje oprogramowania wysokiego poziomu.
VIA: w sercu Matrox Genesis.
VIA (Video Interface ASIC), zaprojektowany przez Matrox, to inteligentny kontroler, dostarczający wysokowydajnych połączeń pomiędzy sekcjami pozyskiwania, wyświetlania i przetwarzania w systemie Matrox Genesis, a także do/z zewnętrznych źródeł. Jest on także wspaniałym urządzeniem formatującym dane i jest odpowiedzialny za synchronizację urządzeń. Płyta Główna Matrox Genesis posiada dwa układy VIA: główny VIA (w sekcji przetwarzania) i VIA sekcji wyświetlania obrazu. Płyta Procesora także posiada dwa układy VIA. VIA dostarcza dla Matrox Genesis wspaniałych zalet, włączając w to umożliwianie pełnego dedykowania C80 dla przetwarzania obrazów ze względu na rozładowywanie przez VIA wszystkich zadań zarządzania danymi.
Najbardziej zwarte oprogramowanie dostępne dla płyt bazujących na C80.
Matrox posiada bogate doświadczenie w dostarczaniu narzędzi programistycznych wychodzących naprzeciw potrzebom projektantów aplikacji w naukowych i przemysłowych zastosowaniach przetwarzania obrazów. Matrox wie, jakie funkcje są wymagane dla rozwiązania problemów widzenia maszynowego, obrazowania medycznego oraz aplikacji analizy, przetwarzania i rozpoznawania obrazów. Matrox Imaging Library (MIL) to kompletny zbiór funkcji w języku C, który został także wzbogacony o ActiveMIL (zbiór kontrolek ActiveX - OCX). Wszystkie funkcje biblioteczne zostały w pełni zoptymalizowane dla wykorzystania całej mocy przetwarzania i funkcjonalności sprzętu. Dostęp do płyty jest także możliwy poprzez sprzętowo uzależnione biblioteki funkcji Matrox Genesis Native Library.

POZYSKIWANIE.
Główne cechy.

• Pozyskiwanie analogowych sygnałów do 140 MHz ze standardowych i niestandardowych urzadzeń wideo.
• Pozyskiwanie cyfrowych sygnałów wideo o rozdzielczości do 32-bitów.
• Opcjonalna płyta wejścia cyfrowego o rozdzielczości do 32-bitów RS-422 (maksymalnie 25 MHz) i LVDS (Maksymanlnie 40 MHz).
• Wejście wideo dla kamer ze skanowaniem ramkowym i linijkowym o rozdzielczości maksymalnej do 64K pikseli na linie i do 64 K linii na ramkę obrazu.
• Pozyskuje kolorowe i monochromatyczne obrazy wideo.
• Jednoczesne pozyskiwanie nawet czterech synchronizowanych strumieni wideo.
• Pozyskiwane dane zapisywane jednocześnie do pamięci karty graficznej i pamięci dla przetwarzania.
• Jednoczesne przekazywanie pozyskiwanych danych do kilku węzłów przetwarzania jednocześnie (w przypadku konfiguracji wieloprocesorowej).
• Programowalna synchronizacja pozyskiwania danych.
• Wejście zewnętrznego wyzwalania (TTL/RS-422/LVDS).
• Wyjścia naświetlania (licznik czasu) (TTL/RS-422/LVDS).

• wysokorozdzielcze kamery (kolorowe lub monochromatyczne)
• kamery linijkowe włącznie z TDI (kolorowe lub monochromatyczne)
• skanery medyczne (ultrasonograf, CT, NM, MRI, rentgenowskie itp.)
• urządzenia z powolnym skanowaniem (np. SEM)
• kamery pozyskujące z wyzwalaniem tylko pojedynczych ramek obrazu
• pojedynczo- lub wielokanałowe kamery (multipleksowane czasowo lub strumienie równoległe)
• kamery z podwojoną prędkością lub ze skanowaniem progresywnym
• urządzenia wejściowe zaprojektowane przez użytkownika
• standardowe kamery monochromatyczne (RS-170/CCIR)
• standardowe kamery RGB
• a także przyszłe urządzenia wideo takie jak szybkie lub wysokorozdzielcze kamery.

Wsparcie Interfejsu Kamery.
Moduł Pozyskiwania sprzęga z różnymi standardowymi i niestandardowymi kamerami i urządzeniami wideo takich producentów jak Dalsa, Kodak, Pulnix, Sony, itp.. Matrox dostarcza zbiory konfiguracyjne kamer (digitizer configuration files - DCF) i szczegółowe uwagi techniczne dla wielu kamer. Dla sprzęgania z innymi kamerami projektant aplikacji może użyć oprogramowanie konfiguracyjne kamery Matrox Intellicam, tworząc nowe lub modyfikując istniejące zbiory DCF.

Analogowe wideo.
Monochromatyczne:
Moduł Pozyskiwania Matrox Genesis posiada 4 przetworniki A/D, które mogą być konfigurowane dla pozyskiwania standardowych lub niestandardowych monochromatycznych sygnałów wideo w 3 programowo wybieralnych trybach:

• 4 kanałowy/8-bitowy tryb do 35MHz
• 2 kanałowy/8-bitowy tryb do 70MHz
• 1 kanałowy/8-bitowy tryb do 140MHz

Dane cyfrowe wideo.
Moduł Pozyskiwania może pozyskiwać 32-bitowe cyfrowe dane wideo (TTL/RS-422/LVDS) z częstotliwością do 40 MHz w jednej z kilku konfiguracji: cztery kanały 8-bitowe, dwa kanały 16-bitowe lub jeden kanał 32-bitowy. Dla pozyskiwania cyfrowych danych wideo w formacie RS-422 lub LVDS wymagana jest opcjonalna karta wejścia cyfrowego.

PRZETWARZANIE.
Główne cechy.

• przetwarzanie jest realizowane przez procesor TMS320C80 (C80) firmy Texas Instruments oraz przez opcjonalny układ scalony akceleratora operacji najbliższego sąsiedztwa Neighborhood Operations Accelerator (NOA), zaprojektowany przez firmę Matrox
• C80 umożliwia akcelerację pełnego zakresu operacji używanych w zastosowaniach przetwarzania obrazów; np.: operacje punktowe, najbliższego sąsiedztwa, statystyczne, geometryczne, analizy obiektów i rozpoznawaniach cech.
• NOA dodatkowo przyspiesza operacje najbliższego sąsiedztwa

• jeden 32-bitowy główny procesor RISC (MP) z zintegrowanym koprocesorem FPU
• cztery 32-bitowe całkowitoliczbowe Zaawansowane DSP (procesory równoległe lub PP)
• 32 KB wewnętrznej pamięci RAM dzielonej pomiędzy procesorami (50 KB całkowitej)
• sieć połączeniowa dla optymalnej łączności wewnętrznej
• kontroler transferu danych dla wysokowydajnego zewnętrznego Wejścia/Wyjścia
• zegar systemowy 50 MHz
• wewnętrzny koprocesor FPU z wydajnością 100 MFLOP'ów
• do 2 bilionów operacji RISC'owych na sekundę
• 2.4 GB/s - szybkość transferu danych w układzie scalonym
• 400 MB/s - szczytowa szybkość transferu danych pomiędzy układami scalonymi

• Wykonuje sprzętowo:

- filtry macierzowe
- morfologię na poziomach szarości
- binarną morfologię
- znormalizowane korelacje dla poziomów szarości
- kodowanie JPEG bez strat
• składa się z macierzy MAC (mnożnik/akumulator) zdolnej do jednoczesnego wykonywania 32 sum produktów z częstotliwością 50 MHz
• przyspiesza operacje od 8- do 20-krotnie w porównaniu do C80

• C80 (jeden Procesor Główny (Master Processor - MP) i 4 Procesory Równoległe (PP))
• układ akceleratora operacji najbliższego sąsiedztwa (Neighborhood Operations Accelerator - NOA)
• 64 MB SDRAM
• układ interfejsu wideo (Video Interface ASIC - VIA)

Skalowalne przetwarzanie: dodawanie wielu węzłów przetwarzania przez dodawanie Płyt Procesorów.

• konfiguruje system z Płytą Główną i Płytą Procesora dla uzyskania w całości dwóch lub trzech węzłów
• dla uzyskania większej mocy przetwarzania można dodać kilka Płyt Procesora, maksymalnie 6 Płyt Procesora
• przychodzące obrazy są przesyłane do wszystkich węzłów przetwarzania, tak że każdy węzeł może wykonać pożądaną operację na całym obrazie lub na jego części

• każdy węzeł posiada kilka procesorów - jeden Procesor Główny (Master Processor), cztery Procesory Równoległe (Parallel Processors - zawarte w C80) oraz jeden układ NOA
• operacje przesłane do węzła są wykonywane automatycznie przy użyciu tak wielu zasobów, jak jest to potrzebne dla wykonania tych operacji z maksymalną prędkością
• użytkownik nie musi optymalizować użycia procesorów wewnątrz pojedynczego węzła
• dostępne są także polecenia sterujące dla ustawienia własnego podziału realizacji zadań

• projektant aplikacji posiada pełną kontrolę nad optymalnym konfigurowaniem przetwarzania poprzez wiele węzłów
• kilka węzłów może być użytych równolegle, albo poprzez użycie modelu SIMD (single instruction, multiple data) lub też modelu MIMD (multiple instruction, multiple data)
• istnieje kilka różnych sposobów rozdzielania aplikacji pomiędzy węzłami, na przykład:
• obraz może być segmentowany i każdy węzeł może pracować na innej części ramki obrazu
• każdy węzeł może pozyskiwać i przetwarzać całą ramkę, z każdą kolejną ramką przechodząc do innego węzła
• jeden węzeł może być dedykowany do pozyskiwania i inicjacji przetwarzania przed przekazaniem częściowych rezultatów do nastepnego węzła w połączeniu szeregowym
innymi słowami, Matrox Genesis obsługuje topologię równoległą lub szeregową lub kombinację obydwu
• multiprzetwarzanie jest w pełni konfigurowalne, aby najlepiej spełnić indywidualne wymagania specyficznych zastosowań

Dedykowane wysokowydajne magistrale danych.

• 200 MB/s (32-bit) interfejs portu pozyskiwania danych wideo dla pozyskiwania bardzo szybkich obrazów wideo i jednoczesnego ich przekazywania do wszystkich węzłów w konfiguracjach wieloprocesorowych
• 132 MB/s (32-bit) kanał VMChannel dla przekazywania obrazów pomiędzy sekcją przetwarzania a sekcją wyświetlania obrazów, oraz do przekazywania danych pomiędzy węzłami w przypadku konfiguracji wieloprocesorowych
• 400 MB/s (64-bit) magistrala lokalna dla przesyłu danych pomiędzy procesorami (C80/NOA) a pamięcią SDRAM
• 400 MB/s (64-bit) magistrala lokalna dla przesyłu danych pomiędzy sterownikiem karty graficznej (MGA/VIA) a pamięcią WRAM
• 132 MB/s (32-bit) magistrala PCI dla przesyłu danych pomiędzy płytami komputera PC (np. dla synchronizacji z innymi urządzeniami)

• integruje następujące interfejsy:

- 32-bitowy port pozyskiwania
- 32-bitowy interfejs Master/Slave magistrali PCI
- 32-bitowy Kontroler/Master/Slave VESA Media Channel
- 64-bitowy port dostępu do pamięci SDRAM lub WRAM
• zarządza maksymalnie dwoma jednoczesnymi strumieniami danych:

- pozyskuje do pamięci na płycie z jednoczesnym transferem pomiędzy pamięcią na płycie i kanałem VMChannel lub magistralą PCI,
- transfer danych poprzez magistralę PCI może odbywać się jednocześnie z dostępem procesora do pamięci na płycie
• obsługuje arbitraż magistrali dla dostępu do pamięci
• rekonstruuje nieciągłe dane pikseli  podczas zapisu do pamięci w czasie rzeczywistym (np. z czasowo multipleksowanych kamer)
• zapisuje do pamięci WRAM wykonując jednocześnie subpróbkowanie, powiększanie oraz znaczenie pikseli
• odciąża C80 od zadań zarządzania danymi, umożliwiając dedykowanie go do przetwarzania obrazów
• obsługuje tryb pracy magistrali PCI Bus-Master

• obsługa wysokorozdzielczego wyświetlania monochromatycznego i kolorowego
• wyświetlanie obrazów monochromatycznych o rozdzielczości do 1600 x 1200 x 8-bit lub 1200 x 1600 x 8-bit
• wyświetlanie obrazów kolorowych o rozdzielczości do 1600 x 1200 x 24-bit lub 1200 z 1600 x 24-bit
• wyświetlanie pseudokolorowej nakładki o rozdzielczości do 1600 x 1200 x 8-bit lub 1200 x 1600 x 8-bit
• pamięć karty graficznej całkowicie niezależna od pamięci przetwarzania
• obsługuje wyświetlanie na żywo przetwarzanych obrazów

• Procesor wideo dla pojedynczego slotu PCI z zintegrowaną kartą graficzną, pełny rozmiar,
• bezkonkurencyjna moc dla dedykowanego przetwarzania obrazów
• rewolucyjna technologia z innowacyjnymi układami scalonymi i wieloprocesorowymi układami DSP
• elastyczne pozyskiwanie, przetwarzanie w czasie rzeczywistym i wysokorozdzielcze wyświetlanie obrazu - wszystko na jednej płycie
• skalowalne przetwarzanie - można zwiększać moc obliczeniową (według potrzeb) poprzez kaskadowe łączenie płyt procesorów aż do wydajności 100 bilionów operacji na sekundę
• multi-przetwarzanie konfigurowalne przez użytkownika (równoległe, przelotowe lub kombinacja obydwu)
• Pozyskuje obrazy wideo ze źródeł wideo standardowych/ niestandardowych, kolorowych/ monochromatycznych, analogowych/ cyfrowych, skanujących ramkowo/ linijkowo,
• Transfer w czasie rzeczywistym do pamięci sytemowej komputera lub do pamięci karty graficznej z szybkością do 140 MB/s,
• 32-bitowy zakres interfejsu cyfrowego,
• Interfejs PCI Bus-Master,
• Uznana szybkość transferu poprzez magistralę PCI do 130 MB/s,
• Rozszerzone buforowanie dla pozyskiwania obrazów (do 6 MB),
• Wyświetlanie obrazu kolorowego TrueColor z niedestrukcyjną pseudokolorową nakładką,
• Możliwość wyświetlania obrazu o rozdzielczości do 1600x1200,
• Dodatkowy interfejs magistrali VMChannel,
• Obsługiwany przez oprogramowanie Matrox Imaging Library (MIL) - biblioteki funkcji dla analizy i przetwarzania obrazów dla programistów, oraz przez Matrox Inspector - oprogramowanie dla analizy i przetwarzania obrazów dla nauki i przemysłu,
• Obsługa w środowisku Windows NT, Windows 95, Windows 3.1x, Borland Powerpack oraz DOS4GW.

• Widzenie maszynowe, robotyka
• Inspekcja poprzez sieć Web
• Analiza obrazów,
• Przetwarzanie obrazów medycznych (PACS i teleradiologia),
• Obrazowanie medyczne (MRI, CT, NM, promienie rentgenowskie itp.)
• Inspekcja półprzewodników
• Analiza biomedyczna,
• Przetwarzanie i pakowanie żywności
• Przetwarzanie i pakowanie produktów farmaceutycznych
• Bardzo szybka kontrola jakości on-line
• i wiele innych

Dane techniczne frame grabbera Genesis-LC

POZYSKIWANIE

• wejście monochromatyczne lub kolorowe, standardowe lub niestandardowe, analogowe lub cyfrowe
• skanowanie ramkowe lub linijkowe
• maksymalna rozdzielczość do 64K pikseli na linię i 64K linii na ramkę

• trzy programowo wybieralne tryby:

- 4 kanały/tryb 8-bitowy do 35 MHz
- 2 kanały/tryb 8-bitowy do 70 MHz
- 1 kanał/tryb 8-bitowy do 140 MHz
• filtr dolnoprzepustowy 10 MHz (może być ominięty)
• zakres PLL: 5-35 MHz
• programowalne przesunięcie fazowe: 0^o, 90^o, 180^o i 270^o
• programowalne wzmocnienie, ofset i zwrot przetwornika analogowo-cyfrowego

• obsługuje słowa 8-, 16- i 32-bitowe
• wejście o zakresie do 32 bitów TTL o częstotliwości do 30 MHz
• opcjonalny moduł wejścia cyfrowego dostarcza wejścia cyfrowego o zakresie 32 bitów w formacie RS-422 o częstotliwości do 25 MHz i w formacie LVDS o częstotliwości do 40 MHz

• filtr dolnoprzepustowy 10 MHz (może być pominięty)

• sygnał hsync, vsync, composite sync, wejście lub wyjście zegara piksela (TTL/RS-422/LVDS)
• wejście zewnętrznego wyzwalania (TTL/RS-422/LVDS)
• wyjście naświetlania (zegarowe) (TTL/RS-422/LVDS)
• dodatkowe wejścia/wyjścia (2 wejścia/2 wyjścia).

• cztery tablice LUT 256 x 8-bit lub dwie tablice LUT 8K x 16-bit

• procesor TMS320C80 DSP @ 50 MHz firmy Texas Instruments
• akcelerator operacji najbliższego sąsiedztwa Neighborhood Operations Accelerator (NOA) @ 50 MHz firmy Matrox
• 64 MB SDRAM
• układ interfejsu wideo Matrox Video Interface ASIC (VIA)
• do 13 węzłów w systemie

• główne cechy VIA:

- 32-bitowy port pozyskiwania
- 32-bitowy interfejs magistrali PCI Master/Slave
- 32-bitowy Controller/Master/Slave VESA Media Channel
- 64-bitowy port pamięci SDRAM i WRAM
• bardzo szybkie zarządzanie magistralami poprzez VIA:

- do 400 MB/s szybkość transmisji pomiędzy procesorem C80/NOA a pamięcią przetwarzani SDRAM (64-bit)
- do 400 MB/s szybkość transmisji pomiędzy sterownikiem karty graficznej (MGA/VIA) a pamięcią WRAM (64-bit)
- do 200 MB/s szybkość pozyskiwania danych wideo z portu wejściowego (32-bit)
- do 132 MB/s szybkość kanału VMChannel (32-bit)
- do 132 MB/s szybkość transmisji magistrali PCI (32-bit)
• odciąża procesor C80 od zarządzania danymi

• procesor graficzny Matrox MGA 2064W
• 6 MB pamięci WRAM - bufor ramki obrazu
• 2 MB pamięci WRAM - 8-bitowy bufor pseudokolorowej ramki nakładkowej
• rozdzielczość do 1600 x 1200 pikseli, częstotliwość odświeżania obrazu do 85 Hz
• obsługuje także układ pionowy ekranu 1200 x 1600 pikseli
• niedestrukcyjne nakładanie na obraz tekstu lub grafiki

	Złącze wejść analogowych wideo D-SUB: pin A1 - Wejście analogowe wideo 1 (RED) pin A2 - Wejście analogowe wideo 2 (GREEN) pin 1 - Wejście wyzwalające TTL+ pin 2 - Uziemienie pin 3 - Wejście wyzwalające TTL- pin 4 - Wejście analogowe wideo 4 (ALPHA) pin 5 - Wejście analogowe wideo 3 (BLUE)
	Złącze wyjścia monitorowego DB-15: pin 1 - Red pin 2 - Green pin 3 - Blue pin 4 - Monitor ID 2 pin 5 - Uziemienie pin 6 - Uziemienie pin 7 - Uziemienie pin 8 - Uziemienie pin 9 - Nieużywane pin 10 - Uziemienie pin 11 - Monitor ID 0 pin 12 - Monitor ID 1 pin 13 - Horizontal sync pin 14 - Vertical sync pin 15 - Monitor ID 3
	Złącze cyfrowych wejść wideo DB-100: pin 1 - DATA, INPUT, 0+ pin 2 - DATA, INPUT, 0- pin 3 - DATA, INPUT, 1+  pin 4 - DATA, INPUT, 1-  pin 5 - DATA, INPUT, 2+  pin 6 - DATA, INPUT, 2-  pin 7 - DATA, INPUT, 3+  pin 8 - DATA, INPUT, 3-  pin 9 - DATA, INPUT, 4+  pin 10 - DATA, INPUT, 4-  pin 11 - DATA, INPUT, 5+  pin 12 - DATA, INPUT, 5-  pin 13 - DATA, INPUT, 6+  pin 14 - DATA, INPUT, 6-  pin 15 - DATA, INPUT, 7+  pin 16 - DATA, INPUT, 7-  pin 17 - DATA, INPUT, 8+  pin 18 - DATA, INPUT, 8-  pin 19 - DATA, INPUT, 9+  pin 20 - DATA, INPUT, 9-  pin 21 - DATA, INPUT, 10+  pin 22 - DATA, INPUT, 10-  pin 23 - DATA, INPUT, 11+  pin 24 - DATA, INPUT, 11-  pin 25 - DATA, INPUT, 12+  pin 26 - DATA, INPUT, 12-  pin 27 - DATA, INPUT, 13+  pin 28 - DATA, INPUT, 13-  pin 29 - DATA, INPUT, 14+  pin 30 - DATA, INPUT, 14-  pin 31 - DATA, INPUT, 15+  pin 32 - DATA, INPUT, 15-  pin 33 - HSYNC, INPUT, + pin 34 - HSYNC, INPUT, -  pin 35 - VSYNC, INPUT, +  pin 36 - VSYNC, INPUT, -  pin 37 - GROUND  pin 38 - GROUND  pin 39 - CLOCK, INPUT, +  pin 40 - CLOCK, INPUT, -  pin 41 - USER, INPUT, 0+  pin 42 - USER, INPUT, 0-  pin 43 - USER, INPUT, 1+  pin 44 - USER, INPUT, 1-  pin 45 - VALID, INPUT, +  pin 46 - VALID, INPUT, -  pin 47 - TRIGGER, INPUT, +  pin 48 - TRIGGER, INPUT, -  pin 49 - CAMERA CTRL BIT0, OUTPUT, TTL  pin 50 - GROUND  pin 51 - DATA, INPUT, 16+  pin 52 - DATA, INPUT, 16-  pin 53 - DATA, INPUT, 17+  pin 54 - DATA, INPUT, 17-  pin 55 - DATA, INPUT, 18+  pin 56 - DATA, INPUT, 18-  pin 57 - DATA, INPUT, 19+  pin 58 - DATA, INPUT, 19-  pin 59 - DATA, INPUT, 20+  pin 60 - DATA, INPUT, 20-  pin 61 - DATA, INPUT, 21+  pin 62 - DATA, INPUT, 21-  pin 63 - DATA, INPUT, 22+  pin 64 - DATA, INPUT, 22-  pin 65 - DATA, INPUT, 23+  pin 66 - DATA, INPUT, 23-  pin 67 - DATA, INPUT, 24+  pin 68 - DATA, INPUT, 24-  pin 69 - DATA, INPUT, 25+  pin 70 - DATA, INPUT, 25-  pin 71 - DATA, INPUT, 26+  pin 72 - DATA, INPUT, 26-  pin 73 - DATA, INPUT, 27+  pin 74 - DATA, INPUT, 27-  pin 75 - DATA, INPUT, 28+  pin 76 - DATA, INPUT, 28-  pin 77 - DATA, INPUT, 29+  pin 78 - DATA, INPUT, 29-  pin 79 - DATA, INPUT, 30+  pin 80 - DATA, INPUT, 30-  pin 81 - DATA, INPUT, 31+  pin 82 - DATA, INPUT, 31-  pin 83 - HSYNC, OUTPUT, +  pin 84 - HSYNC, OUTPUT, -  pin 85 - VSYNC, OUTPUT, +  pin 86 - VSYNC, OUTPUT, -  pin 87 - EXPOSURE1, OUTPUT, TTL  pin 88 - EXPOSURE2, OUTPUT, TTL  pin 89 - CLOCK, OUTPUT, +  pin 90 - CLOCK, OUTPUT, -  pin 91 - USER, OUTPUT, 0+  pin 92 - USER, OUTPUT, 0-  pin 93 - USER, OUTPUT, 1+  pin 94 - USER, OUTPUT, 1-  pin 95 - EXPOSURE1, OUTPUT, +  pin 96 - EXPOSURE1, OUTPUT, -  pin 97 - EXPOSURE2, OUTPUT, +  pin 98 - EXPOSURE2, OUTPUT, -  pin 99 - CAMERA CTRL BIT1, OUTPUT, TTL  pin 100 - CAMERA CTRL BIT2, OUTPUT, TTL
	Złącze wejścia cyfrowego DB-68: pin 1 - nieużywane pin 2 - EXPOSURE2, OUTPUT, 422+ pin 3 - EXPOSURE1, OUTPUT, 422+ pin 4 - USER1, OUTPUT, 422+ pin 5 - USER0, OUTPUT, 422+ pin 6 - CLOCK, OUTPUT, 422+ pin 7 - VSYNC, OUTPUT, 422+ pin 8 - HSYNC, OUTPUT, 422+ pin 9 - TRIGGER, INPUT, 422+ pin 10 - VALID, INPUT, 422+ pin 11 - USER1, INPUT, 422+ pin 12 - USER0, INPUT, 422+ pin 13 - CLOCK, INPUT, 422+ pin 14 - CSYNC, INPUT, 422+ pin 15 - VSYNC, INPUT, 422+ pin 16 - HSYNC, INPUT, 422+ pin 17 - nieużywane pin 18 - nieużywane pin 19 - GROUND pin 20 - nieużywane pin 21 - MODULE CLOCK, OUTPUT, TTL pin 22 - GROUND pin 23 - USER0, OUTPUT, TTL pin 24 - EXPOSURE1, OUTPUT, TTL pin 25 - GROUND pin 26 - VSYNC, OUTPUT, TTL pin 27 - nieużywane pin 28 - GROUND pin 29 - USER0, INPUT, TTL pin 30 - VALID, INPUT, TTL pin 31 - GROUND pin 32 - CSYNC, INPUT, TTL pin 33 - VSYNC, INPUT, TTL pin 34 - HSYNC, INPUT, TTL pin 35 - nieużywane pin 36 - EXPOSURE2, OUTPUT, 422- pin 37 - EXPOSURE1, OUTPUT, 422- pin 38 - USER1, OUTPUT, 422- pin 39 - USER0, OUTPUT, 422- pin 40 - CLOCK, OUTPUT, 422- pin 41 - VSYNC, OUTPUT, 422- pin 42 - HSYNC, OUTPUT, 422- pin 43 - TRIGGER, INPUT, 422- pin 44 - VALID, INPUT, 422- pin 45 - USER1, INPUT, 422- pin 46 - USER0, INPUT, 422- pin 47 - CLOCK, INPUT, 422- pin 48 - CSYNC, INPUT, 422- pin 49 - VSYNC, INPUT, 422- pin 50 - HSYNC, INPUT, 422- pin 51 - nieużywane pin 52 - GROUND pin 53 - nieużywane pin 54 - nieużywane pin 55 - MODULE LOAD, OUTPUT, TTL pin 56 - MODULE DATA, OUTPUT, TTL pin 57 - USER1, OUTPUT, TTL pin 58 - EXPOSURE2, OUTPUT, TTL pin 59 - CLOCK, OUTPUT, TTL pin 60 - GROUND pin 61 - nieużywane pin 62 - HSYNC, OUTPUT, TTL pin 63 - USER1, INPUT, TTL pin 64 - GROUND pin 65 - CLOCK, INPUT, TTL pin 66 - GROUND pin 67 - TRIGGER, INPUT, TTL pin 68 - GROUND

OGÓLNE

• Pobór mocy:

Płyta Główna: 4.7A @ 5V lub 23.5W; 230mA @ 12V lub 2.76W; 145.4mA @ -12V lub 1.75W (GEN/F/64/8/STD)
Płyta Procesora: 4.13A @ 5V lub 20.65W (GPRO/F/64/F/64); 2.29A @ 5V lub 11.45W (GPRO/F/64)
• Wymiary:

Płyta Główna: 314 L x 107 H mm (12.4" x 4.2")
Płyta Procesora: 314 L x 107 H mm (12.4" x 4.2")
• Temperatura użytkowania: 0 - 55^oC, wilgotność względna: do 95% nieskondensowana.

• 1 rok.

Wymagania sprzętowe.

• Komputer kompatybilny z IBM PC AT z magistralą PCI, procesorem Pentium lub lepszym.
• Dla pełnej funkcjonalności frame grabbera Genesis niezbędna jest płyta z chipsetem 430VX, 430HX, 430TX, 440FX lub 440LX. Dane chipsety są rekomendowane ze względu na zagwarantowanie odpowiedniej przepustowości magistrali PCI.
• Co najmniej jeden dostępny slot magistrali PCI z obsługą transferu bus-master. Dodatkowo jeden slot ISA jeżeli ma być wykorzystany moduł wejść cyfrowych.
• Co najmniej 24 MB pamięci operacyjnej RAM, gdy używane Windows NT lub 4 MB pamięci, gdy używane DOS4GW.
• Stacja CD-ROM dla umożliwienia instalacji oprogramowania.

Oprogramowanie.

Poziomy programowania.
Matrox dostarcza narzędzi do programowania procesora wideo Matrox Genesis na trzech różnych poziomach:

1. Matrox Imaging Library (MIL):
• sprzętowo niezależne biblioteki funkcji 'C' dla pozyskiwania obrazów, ich przesyłania, przetwarzania, analizy i wyświetlania
• w pełni wykorzystuje technologię MMX firmy Intel lub procesory wideo Matroxa
• pracuje z każdym sprzętem Matrox'a dla przetwarzania obrazów
• aplikacje mogą być łatwo przenoszone na nowe platformy sprzętowe
• przetwarzanie realizowane z dokładnością subpiksela
• obsługa wieloprocesorwa i wielowątkowa
• dostępne jako DLL lub OCX dla Windows NT i LIB dla DOS4GW 32-bit DOS
• zawiera Matrox Intellicam dla konfiguracji podłączanych kamer i innych urządzeń wideo
2. Matrox Genesis Native Library:
• sprzętowo zależne biblioteki funkcji 'C'
• pracuje tylko z Matrox Genesis
• dostępne jako DLL dla Windows NT i LIB dla DOS4GW 32-bit DOS/QNX 4
• przyspiesza funkcje MIL
• w pełni zoptymalizowane dla przetwarzania z akceleracją poprzez kombinację procesorów C80/NOA
• automatycznie rozdziela zadania pomiędzy procesory równoległe i NOA
• spełnia wymagania twórców nie wymagających przenośności aplikacji
• funkcje biblioteczne Native Library mogą być także używane wewnątrz MIL
• nie wymaga wiedzy użytkownika na temat programowania C80 i DSP
3. Matrox Genesis Native Library Developer's Toolkit (DTK):
• używane w połączeniu z narzędziami programistycznymi Texas Instrument umożliwiającymi bezpośrednie programowanie C80
• programuje C80 w sposób bezpośredni (MP i PP)
• Matrox Genesis Developer's Toolkit dostarcza możliwości włączenia kodu użytkownika do biblioteki Native Library

Matrox Imaging Library.
Wspólne API dla różnego sprzętu.
Matrox Imaging Library (MIL) jest sprzętowo niezależną biblioteką działającą z kartami graficznymi VGA oraz z rodziną interfejsów wideo PCI firmy Matrox, od tanich frame grabberów do zaawansowanego procesora wideo Matrox Genesis. Funkcje biblioteczne MIL działają nie tylko z obecną linią produktów Matrox, ale będą także działać z produktami Matrox, które dopiero powstaną w przyszłości. Tak więc aplikacje napisane dzisiaj będą także działać w przyszłości na nowych platformach sprzętowych firmy Matrox.

Zakres wydajności.
Aplikacje napisane za pomocą MIL dla wykonywania operacji przetwarzania obrazów używają procesora systemowego komputera lub procesora na płycie. Ten sam kod źródłowy może być użyty dla różnych zakresów wydajności, od aplikacji bazujących na procesorze systemowym komputera do aplikacji wykorzystujących moc przetwarzania Matrox Genesis. MIL dostarcza transparentnego zarządzania sprzętem, tak że kod MIL automatycznie bierze pod uwagę procesory znajdujące się na płycie.

Optymalne wykorzystanie zasobów sprzętowych.
Funkcje biblioteczne MIL optymalnie wykorzystują zasoby sprzętowe z niewielkim przekroczeniem; wydajność będzie prawie identyczna dla ekwiwalentnych funkcji bibliotecznych MIL lub Native Library.

Szybkie rozwijanie aplikacji.
MIL zostało zaprojektowane, aby było niezwykle łatwe w użyciu. Funkcje są intuicyjne i niezwykle zintegrowane, tak że aplikacje mogą być napisane za pomocą relatywnie małej ilości linii kodu źródłowego. Gdy aplikacja jest już utworzona, przeniesienie jej z jednej płyty na inną może wymagać tylko drobnych zmian w kodzie źródłowym lub w ogóle nie wymagać takich zmian.

Zwarty zbiór funkcji przetwarzania.
MIL posiada architekturę modularną, z modułami dla sterowania aplikacją oraz płytą, takimi jak:

• Przetwarzanie obrazów:

• od punktu do punktu
• statystyka
• operacje morfologiczne i najbliższego sąsiedztwa
• filtry
• transformacje geometryczne
• Analiza obiektów:

• pomiar, zliczanie i znakowanie obiektów
• obsługuje ponad 50 różnych cech obiektów włączając powierzchnię, rozmiar, kształt, położenie itp.
• Pomiary:

• automatycznie lokalizuje wybrane punkty odniesienia
• mierzy odległości i kąty pomiędzy punktami, krawędziami i paskami z dokładnością piksela
• Rozpoznawanie wzorca:

• używa znormalizowanej korelacji dla poziomów szarości
• złożone algorytmy obsługują obrazy z zakłóceniami lub bez ostrości
• znajduje pozycję modelu z dokładnością piksela
• OCR:

• czyta i weryfikuje mechanicznie generowane znaki
• i wiele innych.

Matrox Genesis Native Library (poziom systemu i płyty).
Matrox Native Library jest sprzętowo zależną biblioteką ponad 300 funkcji 'C', oferującą możliwość bezpośredniej kontroli płyty Matrox Genesis i zawiera dodatkowe funkcje zaprojektowane dla wykorzystania specyficznych cech architektury płyty Matrox Genesis. Dostarcza dostępu do zbioru funcji wykonywanych przez węzły przetwarzania (MP, PP, lub NOA). Program sterujący może być wykonywany na procesorze systemowym lub na procesorze C80. Native Library umożliwia także podział zadań pomiędzy PP (w konfiguracji z pojedynczym C80) lub pomiędzy wieloma C80.
Native Library oferuje dodatkowe funkcje (poza MIL) włączając w to następujące:

• Funkcje dla sprzętowo specyficznych cech płyty (np. kilka cech formatowania danych poprzez VIA)
• Złożone funkcje, które wykonują kilka operacji w jednym przebiegu (np. imIntTriadic ( ) jest funkcją, która pobiera 3 argumenty wejściowe i przetwarza je w jednym przebiegu)
• Szybka Transformata Fourier'a (FFT)
• Kompresja/dekompresja JPEG (za pomocą algorytmu JPEG bez strat)
• Odwzorowywanie wielomianami pierwszego i wyższego rzędu, perspektywiczne oraz za pomocą tablicy LUT
• Funkcje dla dokładniejszego sterowania oraz paralelizmu (np. wykonanie jednej operacji na jednym z procesorów równoległych C80 lub rozdzielenie jej pomiędzy różnymi procesorami równoległymi (PP))
• Możliwość rozwijania aplikacji w środowisku nie obsługiwanym przez MIL (np. inny system operacyjny lub kompilator).

Typy danych.
Oprogramowanie Matrox Genesis obsługuje dane binarne (1-bit na piksel), 8-, 16- lub 32-bitowe liczby całkowite (ze znakiem lub bez znaku) oraz liczby zmiennoprzecinkowe; zawiera także funkcje dla konwersji tych typów danych pomiędzy sobą.

Systemy operacyjne komputera.
Obsługa dla Windows NT i dla 32-bitowego extendera DOS DOS4GW i QNX 4.

Kompilatory systemowe.

• Obsługa dla Microsoft Visual C/C++
• Obsługa dla WATCOM C/C++
• Obsługa dla Microsoft Visual Basic dostarczana przez MIL
